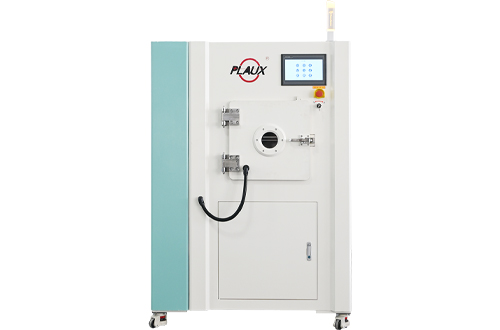

PECVD 的應用場景覆蓋半導體、光伏、柔性電子、顯示麵板、MEMS / 傳感器、光學鍍膜等高端製造領域，不同行業依托其膜層成分可控、台階覆蓋性好、沉積速率高、低溫兼容的特性，沉積功能化薄膜（絕緣、鈍化、導電、封裝、光學膜等），以下是分行業的詳細應用、沉積膜層、工藝要求及核心價值，兼顧工業化量產與科研研發場景，同時標注與手套箱成人免费看片清洗的協同應用要點：
一、 半導體芯片製造
半導體製程對薄膜的致密性、純度、均勻性、台階覆蓋性要求極致，PECVD 是矽基 / 化合物半導體芯片從前端製程到後端封裝的關鍵工藝，適配 7nm 及以上先進製程，沉積的薄膜為芯片提供絕緣、鈍化、隔離、刻蝕阻擋等功能。
前端晶圓製程
沉積膜層：SiO₂（二氧化矽） 介質層 / 柵極絕緣層、Si₃N₄（氮化矽） 刻蝕阻擋層 / 鈍化層、SiON（氮氧化矽） 光刻膠抗反射層、非晶矽 / 多晶矽有源層
工藝要求：真空度 1~10Pa，襯底溫度 300~350℃，膜厚均勻性≤±1%（晶圓級），無顆粒 / 針孔缺陷，台階覆蓋性≥80%（深寬比 10:1）
應用節點：晶圓淺槽隔離（STI）、柵極堆疊、金屬互連層間絕緣、側牆刻蝕阻擋
核心價值：低溫沉積避免晶圓熱變形，成人免费看片體驅動的氣相反應實現原子級致密膜層，適配芯片微結構化的台階覆蓋需求。
後端封裝與先進封裝
沉積膜層：Si₃N₄/SiO₂ 封裝鈍化層、聚酰亞胺（PI） 柔性絕緣層、SiOxCyHz（有機矽氧烷） 低介電常數（low-k）膜
工藝要求：襯底溫度≤250℃（適配封裝後的芯片，防止焊料重熔），膜層應力低，與金屬 / 矽基底附著力強
應用節點：芯片晶圓級封裝（WLP）、係統級封裝（SiP）、倒裝芯片（Flip-Chip）鈍化保護
協同清洗：封裝前用手套箱真空成人免费看片清洗去除芯片表麵氧化層 / 顆粒，提升 PECVD 鈍化膜的附著力，避免膜層脫落 / 針孔。
二、 光伏電池製造
光伏電池的光電轉換效率和長期穩定性，核心依賴 PECVD 沉積的鈍化膜、減反膜、導電膜，且光伏產線為大麵積量產（156/182/210mm 矽片）。
1. 晶矽光伏電池（PERC/TOPCon/HJT）
PERC 電池：沉積Al₂O₃（氧化鋁）+Si₃N₄ 背鈍化 / 正麵減反膜，減少矽片表麵載流子複合，提升開路電壓，效率提升 0.5~1%；
TOPCon 電池：沉積n 型摻雜多晶矽 + SiOx 隧穿氧化層 / 鈍化層，實現載流子選擇性通過，效率突破 26%；
HJT 異質結電池：沉積本征非晶矽（i-a-Si）+n/p 型摻雜非晶矽 發射極 / 背場層，低溫（≤200℃）沉積適配異質結結構，避免熱致缺陷，效率達 26.5% 以上。
2. 鈣鈦礦電池（含鈣鈦礦 / 晶矽疊層電池）
沉積膜層：SnO₂（二氧化錫）/TiO₂（二氧化鈦） 電子傳輸層、NiOₓ（氧化鎳） 空穴傳輸層、Si₃N₄/Al₂O₃ 封裝阻隔層
工藝要求：全程在手套箱低氧低水環境（O₂≤1ppm，露點≤-60℃） 操作，襯底溫度≤150℃（鈣鈦礦薄膜熱敏，高溫易分解），膜層無針孔、高透光率
核心協同：鈣鈦礦襯底（ITO/FTO/PET）先經手套箱成人免费看片清洗 / 活化，去除氧化層 / 顆粒、提升表麵能，再通過腔機分離式手套箱 PECVD沉積傳輸層，避免水氧汙染和襯底熱損傷，提升膜層與鈣鈦礦層的界麵相容性，延長電池循環壽命。
3. 光伏電池通用工藝要求
大麵均勻性≤±2%，沉積速率≥50nm/min，膜層折射率精準可控（減反膜需匹配矽片光學特性），與成人免费看片清洗形成 “清洗 - 活化 - 沉積” 一體化製程，提升產線良率。
三、 柔性電子與印刷電子（PECVD 的特色應用場景）
柔性電子以PI/PET/ 聚酰亞胺薄膜、金屬箔為柔性襯底，熱敏性極強（襯底玻璃化溫度多≤200℃），傳統熱 CVD 無法兼容，PECVD 的低溫沉積（≤150℃） 成為柔性電子薄膜沉積的唯一核心工藝，沉積的薄膜為柔性器件提供絕緣、導電、封裝功能。
柔性電路板（FPC）/ 柔性芯片
沉積膜層：SiO₂/Si₃N₄ 柔性絕緣層、PI 柔性封裝層、ITO（氧化銦錫） 透明導電膜
工藝要求：襯底溫度≤180℃，膜層柔性好（彎折 10 萬次無開裂），與 PI/PET 襯底附著力強（剝離強度≥1.5N/mm）
應用：手機 FPC 板絕緣保護、柔性微處理器芯片封裝、可穿戴設備柔性電路。
柔性傳感器 / 柔性電池
沉積膜層：ZnO（氧化鋅） 壓電 / 傳感膜、Si₃N₄ 電池封裝阻隔層、TiO₂ 光催化傳感膜
工藝要求：低溫≤150℃，膜層微結構化，與柔性基底的界麵應力低
應用：柔性壓力傳感器、柔性血糖傳感器、柔性鋰金屬電池封裝。
協同清洗：柔性襯底（PI/PET）先經低溫成人免费看片清洗（功率≤80W），活化表麵提升能，解決 PECVD 薄膜與柔性非極性基材附著力差的痛點。
四、 顯示麵板製造（LCD/OLED/Mini LED/Micro LED）
顯示麵板的基板絕緣、像素隔離、封裝保護、光學增透均依賴 PECVD 沉積薄膜，且麵板為大麵積玻璃基板（G6/G8.5/G10，尺寸 1500×1800mm 及以上），PECVD 需滿足大麵均勻性、高沉積速率、低溫兼容（玻璃 / 柔性基板），是麵板量產的核心工藝之一。
LCD 液晶顯示
沉積膜層：SiO₂/Si₃N₄ 基板絕緣層、像素隔離層、SiON 光學增透膜
工藝要求：襯底溫度 250~300℃，大麵均勻性≤±3%，膜層透光率≥95%（可見光波段）
應用：LCD 麵板陣列基板（Array）、彩膜基板（CF）的絕緣與隔離。
OLED 有機顯示（剛性 / 柔性）
沉積膜層：SiO₂/Si₃N₄/Al₂O₃ 無機封裝層、PI 柔性基底 / 封裝層、ZnO 透明導電膜
工藝要求：柔性 OLED 襯底溫度≤200℃，封裝層無針孔（水氧透過率≤10⁻⁶g/(m²・d)），與有機發光層無化學反應
核心價值：PECVD 沉積的無機致密封裝層，解決 OLED 有機材料易被水氧氧化的痛點，延長麵板壽命（從數千小時提升至數萬小時）。
Mini LED/Micro LED 顯示
沉積膜層：Si₃N₄ 芯片鈍化層 / 隔離層、ITO 透明導電互聯層、SiO₂ 光學絕緣層
工藝要求：膜層分辨率高，適配微 LED 芯片（尺寸≤100μm）的微結構化沉積，台階覆蓋性好。
五、 MEMS / 微納傳感器製造
MEMS（微機電係統）/ 微納傳感器的核心是微結構化器件（微流道、微懸臂、微電極），對薄膜的微區沉積精度、台階覆蓋性、膜層與微結構的相容性要求高，PECVD 可在微結構表麵實現保形沉積，且低溫沉積避免微結構熱變形 / 失效，是 MEMS 器件的關鍵薄膜工藝。
常見沉積膜層
SiO₂/Si₃N₄：微結構絕緣層 / 鈍化層、刻蝕犧牲層、微流道密封層；
非晶矽 / 多晶矽：微電極 / 有源傳感層；
類金剛石碳（DLC）：微懸臂耐磨層；
TiO₂/ZnO：氣敏 / 濕敏 / 光電傳感層。
典型應用
微壓力傳感器：矽微懸臂表麵沉積 Si₃N₄鈍化層，提升耐磨和抗腐蝕性能；
微流控芯片：玻璃 / PDMS 微流道表麵沉積 SiO₂親水層，提升液體潤濕性；
慣性傳感器（陀螺儀 / 加速度計）：MEMS 結構表麵沉積 DLC 耐磨層，延長器件壽命；
氣體傳感器：沉積 SnO₂氣敏層，實現對 CO/CH₄的高靈敏度檢測。
協同清洗：MEMS 微結構加工後，用真空成人免费看片清洗去除微結構表麵的光刻膠殘留 / 顆粒，再通過 PECVD 沉積保形薄膜，避免微結構堵塞 / 膜層缺陷。
六、 光學器件與光學鍍膜
光學器件對薄膜的透光率、折射率、光學均勻性、耐磨損 / 抗腐蝕要求高，PECVD 可沉積高透光、低吸收、折射率精準可控的光學薄膜，且低溫沉積避免光學玻璃 / 晶體的光學性能退化，適配精密光學器件的鍍膜需求。
沉積膜層與應用
SiO₂/TiO₂/Al₂O₃：光學增透膜 / 高反膜 / 濾光膜（適配望遠鏡、顯微鏡、激光鏡片）；
Si₃N₄：光學玻璃鈍化 / 抗腐蝕層；
SiOxCyHz：激光諧振腔低損耗膜；
DLC：光學鏡片耐磨抗刮層。
工藝要求可見光波段透光率≥98%，膜層折射率偏差≤±0.001，光學均勻性≤±1%，膜層與光學基材（石英 / 藍寶石 / 光學玻璃）附著力強（百格測試 0 級）。
七、 其他新興應用場景
氫能與燃料電池：沉積SiO₂/Si₃N₄ 質子交換膜（PEM）鈍化層，提升膜的抗氫腐蝕性能；沉積TiO₂ 燃料電池催化層載體，提升催化效率；
醫療植入器件：鈦合金 / PEEK 植入件表麵沉積HA（羥基磷灰石）/SiO₂ 生物相容層，提升植入件與人體組織的骨整合能力；
硬質塗層與防腐塗層：金屬精密件表麵沉積DLC/Si₃N₄ 耐磨 / 防腐塗層，替代電鍍，實現無重金屬環保鍍膜；
量子器件 / 超導器件：在超低溫超導基材表麵沉積SiO₂ 絕緣層，PECVD 低溫沉積避免超導特性失效，適配量子芯片 / 超導傳感器的製程需求。
八、 PECVD 各應用場景的通用工藝共性要求
無論哪個行業，PECVD 的工業化應用均需滿足以下核心要求，也是區別於實驗室研發的關鍵：
均勻性：晶圓級≤±1%，大麵積基板（光伏 / 麵板）≤±3%；
低溫性：適配熱敏基材，常規 150~400℃，柔性 / 鈣鈦礦場景≤200℃；
保形性：台階覆蓋性≥80%，適配微結構化 / 大深寬比基材；
穩定性：量產中膜厚 / 成分偏差≤±2%，批次間一致性好；
兼容性：可與成人免费看片清洗、刻蝕、光刻等工藝無縫集成，形成一體化製程。
核心總結
PECVD 的應用場景核心圍繞 **“低溫沉積”和“高質量功能薄膜”展開，從高端半導體芯片到規模化光伏電池，從柔性電子到精密 MEMS 傳感器，其適配性覆蓋微納級到大麵積、剛性到柔性、矽基到化合物基的各類基材，是高端製造中薄膜沉積的 “通用核心工藝”**。
而在鈣鈦礦電池、柔性電子、MEMS、量子器件等水氧 / 熱敏敏感場景中，PECVD 與手套箱成人免费看片清洗 / 活化的協同製程成為工藝關鍵 —— 前者實現襯底的高潔淨度 / 高表麵能改性，後者實現低溫、無氧無水的薄膜沉積，兩者在真空 / 氛圍控製、氣體管理、成人免费看片體技術上高度互通，共同提升器件的性能和良率。
